Resistencia:

Se le denomina resistencia eléctrica a la oposición al flujo de electrones al moverse a través de un conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω).

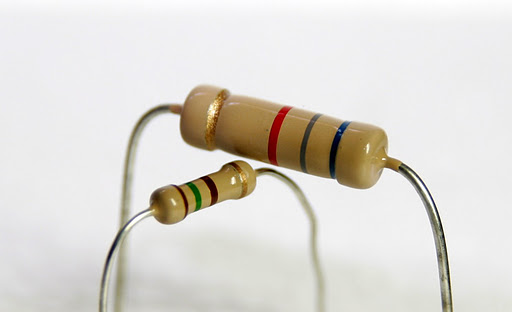

Componente electrónico resistencia o resistor: Estos componentes electrónicos introducen resistencias específicas entre dos puntos de un circuito. Para saber el valor de la resistencia proporcionada se sigue un código de colores impreso en el componente en forma de bandas, como lo podemos ver a continuación:

Pueden existir 4 o 5 bandas, dependiendo del modelo de resistor, el conjunto de bandas cercanas determinan la resistencia y la banda del extremo opuesto determina la tolerancia (generalmente esta banda es dorada o plateada).

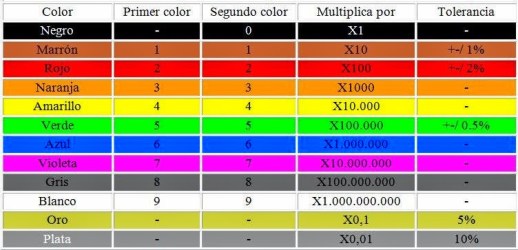

Para obtener los valores de la resistencia se usa la tabla que observamos abajo:

Vamos a calcular la resistencia mostrada anteriormente:

Lo primero, tenemos cuatro bandas, la primera es azul, la segunda gris, la tercera roja y la ultima dorada.

La primera banda nos da un valor de 6, la segunda valor de 8, y la tercera es el multiplicador que multiplica los valores anteriores por 100. Nos queda un valor total de 6800.La banda dorada nos indica la tolerancia es decir el error máximo que la resistencia tiene, en este caso es una tolerancia del 5% por lo que 6800×5%= +-340 es el valor que sumaremos o restaremos a la resistencia, por lo que nos quedan unos valores de 6460 y 7140 Ω.





Diodo Led:

Un LED es un diodo emisor de luz, es decir, un tipo particular de diodo que emite luz al ser atravesado por una corriente eléctrica. Los diodos (emisor de luz, o no) son unos de los dispositivos electrónicos fundamentales.

Un diodo es una unión de dos materiales semiconductores con dopados distintos. Sin entrar en detalles, esta diferencia de dopado hace que genere una barrera de potencial, que como primera consecuencia hace que el paso de corriente en uno de los sentidos no sea posible.

Aquí tenemos la primera característica de los diodos, tienen polaridad, es decir, solo dejan pasar la corriente en un sentido. Por tanto, tenemos que conectar correctamente la tensión al dispositivo.

La patilla larga debe ser conectada al voltaje positivo (ánodo), y la corta al voltaje negativo (cátodo).

¿QUÉ TIPOS DE LED USAREMOS EN ELECTRÓNICA?

Existe una gran gama de LED disponibles, desde los LED habituales de pequeña potencia, a los LED de gran potencia empleados en iluminación. Estos últimos requieren etapas adicionales de potencia (drivers) para poderlos encender desde un autómata.

Dentro de los LED de pequeña potencia, que son los que vamos a emplear con más frecuencia, los más habituales son los encapsulados tradicionales de LED de 3mm o 5mm.

También podemos encontrar LED opacos (diffused) o LED transparentes (clear). Los LED opacos están pensados para “encenderse” ellos mismos (por ejemplo, para hacer un panel de mando). Por el contrario, los LED transparentes están pensados para iluminar una área, pero no al propio LED.

Adicionalmente, encontraremos LED con diferentes ángulos. Los LED con un ángulo de iluminación más pequeño tienen un haz más cerrado, por lo que concentran la luz en un área estrecha. Por el contrario, los LED con ángulos más amplios concentran una cantidad de luz inferior hacia delante, y a cambio iluminan un área mayor.

Por último, veréis que algunos LED tienen el encapsulado de un color. Este color es simplemente para identificar el color de la luz emitida por el LED sin tener que encenderlo, pero no tiene ninguna influencia en el color de la luz emitida, que sólo depende de la construcción interna del LED (personalmente, yo los prefiero con el encapsulado sin colorear).
